PAINÉIS FOTOVOLTAICOS
HM120
|
Os painéis fotovoltaicos HM120 devido ás suas características são muito utilizados em sistemas de ligação à rede. Formado por 36 células monocristalinas de alta eficiência de 165 x 165 mm este painel produz 10 a 17% mais corrente (à tensão nominal de carga da bateria) quando instalados em sistemas isolados sem energia da rede. Da mesma forma este painel é extremamente eficiente em grandes instalações (isoladas ou de ligação à rede), devido em parte à sua elevada potência facilitando assim a sua instalação e como consequência a redução de custos. Todas as células e módulos são rigorosamente testados durante o processo de fabrico para garantir pelo menos 30 anos de funcionamento efectivo. O HM120, com a sua elevada potência, baixo peso e grande resistência poderá fornecer energia em qualquer ponto do globo e sob as mais adversas condições climatéricas. Com uma estrutura de alumínio de alta resistência, são extremamente seguros e fáceis de instalar em qualquer tipo de aplicação quer se trate de pequenas ou grandes instalações.
Potência Garantida = 80% em 25 anosHumidade relativa até 100% Dimensões 1530 x 690 x 34 mm (±1mm) Peso Kg. 14 Tolerância ou dados técnicos ±5%

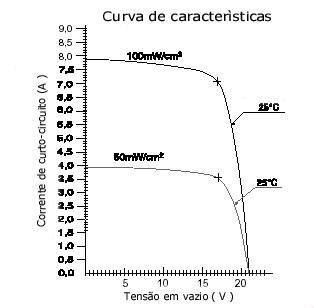

ESPECIFICAÇÕES ELÉCTRICAS (a 100 mW/cm2, 2 5 ° C, A M 1 , 5 )
| ||||||||||||||||||||||||||||||||||||

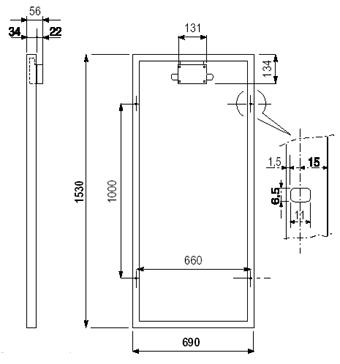

DESENHO E DIMENSÕES DO PAINEL
O HM120 incorpora já as mais recentes inovações tecnológicas e também alguns melhoramentos decorrentes de sugestões de muitos instaladores profissionais.
Como resultado temos uma estrutura de alumínio de alta resistência com 4 pontos de fixação posicionados e concebidos para instalação fácil e prática.
A concepção das uniões da estrutura de alumínio está concebida por forma a manter a perfeita continuidade eléctrica com todos os restantes componentes por razões de segurança em sistemas de tensão elevada.

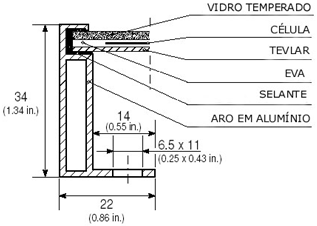

SECÇÃO DO PAINEL EM
CORTE
As células são laminadas entre
entre duas folhas de EVA, Vidro temperado e Tevlar, o que confere
uma protecção ideal e muito elevada à água, poeiras e corrosão
marítima. O vidro temperado de alta
transparência e anti-reflexo é fixo à estrutura de alumínio com um
poderoso e resistente selante proporcionando assim uma efectiva
protecção. Um bom isolamento entre as células
e a estrutura de alumínio reduzem ao mínimo a corrente de fuga,
muito importante, principalmente em sistemas de tensão
elevada. CAIXA DE LIGAÇÕES A caixa de
ligaçõ Tendo sempre em atenção os
instaladores: 1. Todos os parafusos podem ser
apertados com uma chave de fendas ou estrela. 2. Mesmo desapertados os parafusos
não se soltam. A tampa está fixa á caixa para facilitar a
manutenção. 3. Todas as ligações são soldadas
para garantir uma maior longevidade. 4. Os componentes da caixa são do
tipo placa para facilitar a sua substituição em caso de avaria por
sobre tensões. Especificações sujeitas a
alterações sem aviso
prévio
1
para uma mais fácil interligação.
